4 variables que marcan la sombra útil de un toldo de terraza

El avance del toldo: cuántos metros necesita proyectar realmente

Muchos propietarios descubren tardíamente que el avance o salida de un toldo —la distancia física que se despliega desde la pared hasta el extremo del tejido— no equivale a los metros de sombra que recibirán en el suelo de su terraza. Esta diferencia, que puede alcanzar el 30% en horas centrales del día, explica por qué terrazas equipadas con toldos aparentemente generosos permanecen parcialmente expuestas al sol durante el mediodía estival. La geometría solar es implacable: cuanto más alto se sitúa el sol en el cielo (fenómeno máximo en orientaciones sur entre junio y agosto), más vertical incide la radiación, reduciendo la proyección horizontal de cualquier elemento de sombra.

La experiencia del sector demuestra que, para una terraza orientada al sur en zona mediterránea, el avance mínimo funcional se sitúa entre 2,5m y 3m si el uso prioritario se concentra en las franjas 12h-16h. Un toldo con salida inferior proyectará una sombra que retrocederá progresivamente hacia la fachada conforme el sol alcance su cénit, dejando descubierta la zona central de la terraza precisamente cuando más se necesita protección. Los modelos de aluminio Alsol permiten configurar avances de hasta 3,5m en ciertos sistemas. Para consultar las opciones disponibles según las dimensiones específicas de su instalación, puede hacerlo en suivant ce lien, lo que ofrece margen suficiente para cubrir terrazas de profundidad considerable sin comprometer la estabilidad estructural.

La tabla anterior revela una realidad técnica que contradice la intuición inicial: un toldo de 3m con inclinación de 35° proyecta menos sombra útil (1,9m) que el mismo avance a 20° (2,1m) durante las horas centrales en orientaciones sur. Esta interacción entre variables explica por qué el cálculo del avance nunca debe realizarse de forma aislada, sino considerando simultáneamente la inclinación prevista y la trayectoria solar específica de su ubicación geográfica. Según las tablas de factor de sombra recogidas en el documento DA DB-HE-1 del Consejo General de la Arquitectura Técnica de España, estos valores se han calculado para relaciones geométricas específicas que los fabricantes deben respetar para garantizar el comportamiento térmico previsto.

El error más habitual que reportan los instaladores profesionales consiste en comprar un toldo midiendo únicamente la anchura de la terraza, ignorando su profundidad útil. Una terraza de 4m de ancho por 3m de fondo orientada al sur requerirá un avance de al menos 3m para cubrir efectivamente los últimos metros durante el verano, mientras que la misma terraza en orientación este podría funcionar correctamente con 2,5m de salida, ya que el sol matinal incide con ángulos más rasantes que aumentan naturalmente la proyección de sombra horizontal.

Altura de instalación: ¿por qué los centímetros marcan la diferencia?

La altura de instalación funciona según un principio análogo al de una fuente de luz: cuanto más elevada se sitúa la protección respecto al suelo, mayor es la dispersión de la sombra proyectada, pero menor su densidad en una zona específica. Un toldo instalado a 3,50m de altura generará una sombra más extendida lateralmente que el mismo modelo colocado a 2,50m, pero la temperatura bajo el tejido será ligeramente superior debido al mayor volumen de aire caliente acumulado en el espacio intermedio. Esta variable adquiere relevancia crítica en terrazas con puertas-ventana de altura considerable o en instalaciones sobre locales comerciales donde la normativa urbanística puede imponer restricciones de paso libre.

Más allá del cumplimiento normativo, la altura óptima desde el punto de vista del confort térmico se sitúa entre 2,50m y 3,20m según el uso previsto. Una terraza destinada a comidas familiares donde se permanecerá sentado se beneficiará de alturas inferiores (2,50m-2,80m) que concentran la sombra y favorecen la sensación de recogimiento, mientras que espacios destinados a actividades de pie o con mobiliario alto (barbacoas, mesas altas tipo bar) requerirán instalaciones a partir de 3m para garantizar holgura suficiente y evitar la sensación de techo bajo opresivo.

La interacción con elementos arquitectónicos existentes determina frecuentemente la altura definitiva de montaje. Si la terraza dispone de ventanas batientes que se abren hacia el exterior, el toldo debe instalarse suficientemente alto para permitir su apertura completa sin colisión con el tejido desplegado, lo que en la práctica puede obligar a elevar el punto de anclaje entre 15cm y 25cm respecto a la altura teórica ideal. En estos casos, la pérdida de densidad de sombra puede compensarse parcialmente incrementando el avance del toldo o ajustando su inclinación, lo que evidencia una vez más la interdependencia de las cuatro variables. La altura de instalación también resulta determinante si contempla añadir sistemas de protección contra los mosquitos en verano, ya que las cortinas o mosquiteras laterales requieren espacio libre vertical suficiente para su despliegue sin interferir con el mobiliario.

Desde el punto de vista estructural, instalaciones en alturas superiores a 3,50m incrementan las cargas de viento sobre los anclajes, lo que puede obligar a reforzar los puntos de fijación a fachada mediante tacos químicos de mayor diámetro o aumentar su número. El aluminio termolacado empleado en las estructuras Alsol ofrece una relación resistencia-peso favorable que minimiza estas exigencias, pero la evaluación de la capacidad portante del muro soporte sigue siendo imprescindible en cualquier proyecto de instalación.

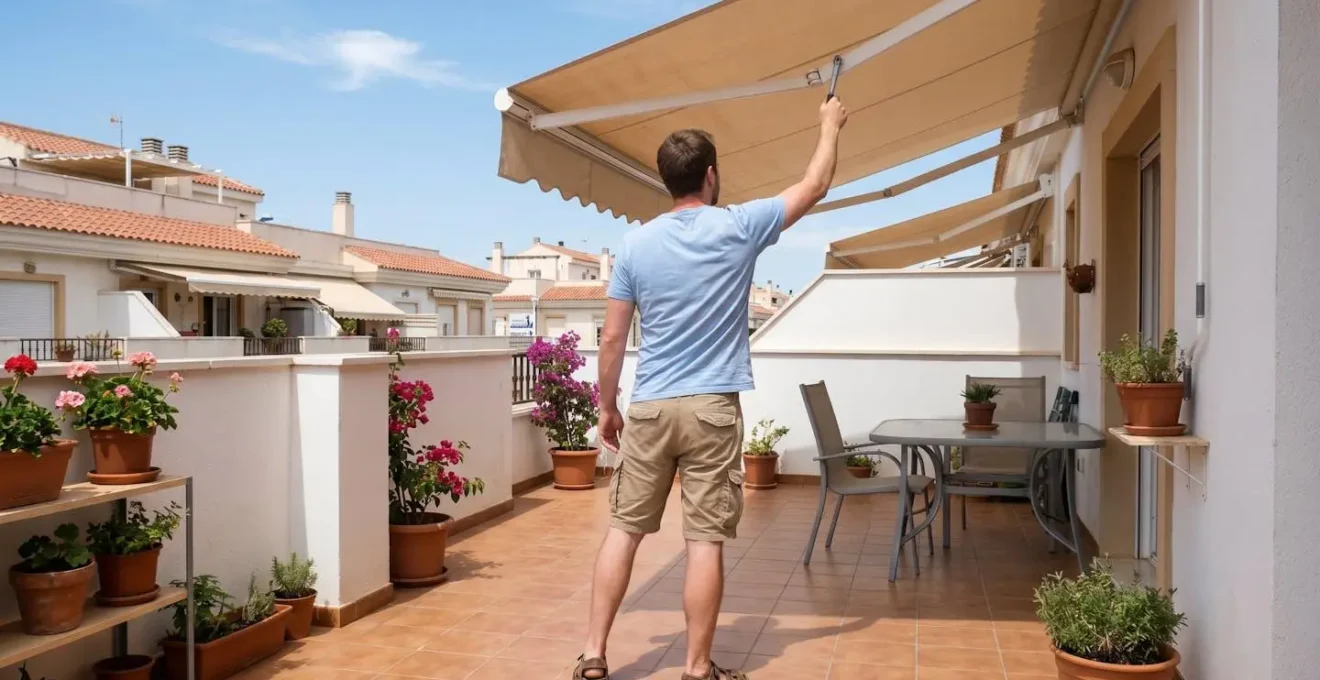

Inclinación óptima: el ángulo que bloquea o deja pasar el sol

Contrariamente a la creencia habitual, incrementar la inclinación de un toldo no siempre mejora su capacidad de protección solar. En orientaciones sur donde el sol alcanza su punto más alto (ángulo de elevación superior a 70° en pleno verano en latitudes como Sevilla o Málaga), inclinaciones excesivas superiores a 30° reducen paradójicamente la sombra útil proyectada en el suelo porque el tejido se aproxima demasiado a la vertical, comportándose más como un muro opaco que como un voladizo horizontal. Los datos técnicos del sector establecen rangos óptimos específicos según la orientación: entre 15-25° para fachadas sur donde el sol incide de forma cenital, y entre 30° y 40° para exposiciones este u oeste donde la radiación penetra con ángulos más rasantes durante las mañanas y tardes respectivamente.

Estos rangos no constituyen meras recomendaciones estéticas, sino que derivan directamente de cálculos geométricos de factor de sombra empleados para justificar el cumplimiento de el parámetro de control solar fijado en el DB-HE del Código Técnico de la Edificación. Según este documento oficial, el factor de sombra determina la fracción de radiación incidente que consigue bloquearse mediante elementos salientes como toldos, y su cálculo depende críticamente del ángulo de inclinación adoptado en relación con la altura solar característica de cada mes y orientación.

La inclinación cumple además una función estructural esencial: garantizar la correcta evacuación del agua de lluvia acumulada sobre el tejido. Ángulos inferiores a 10° favorecen el estancamiento de agua en la zona central del toldo, generando bolsas de peso que pueden deformar la estructura de aluminio o rasgar el tejido acrílico tras lluvias intensas prolongadas. Por este motivo, incluso en orientaciones norte donde la protección solar resulta secundaria, se recomienda mantener una pendiente mínima de 12° para preservar la integridad del equipo. Para orientaciones con necesidades complejas que combinan varias exposiciones solares a lo largo del día, soluciones arquitectónicas complementarias como los sistemas de brise-soleil exterior estético y funcional pueden aportar un control solar multi-direccional más preciso.

Los toldos de fachada de calidad permiten ajustes de inclinación entre 0° y 50°, mientras que las configuraciones de techo alcanzan rangos de 10° a 80° según el modelo específico, ofreciendo flexibilidad suficiente para adaptar el ángulo a las condiciones reales de cada instalación. En sistemas motorizados con mando a distancia, esta versatilidad permite incluso ajustes estacionales: inclinaciones más pronunciadas en verano para bloquear el sol alto, y ángulos reducidos en primavera-otoño para maximizar la captación de luz natural difusa sin renunciar a la protección térmica.

Orientación de la terraza: adaptar el toldo a la trayectoria solar

Un caso documentado por asociaciones de consumidores ilustra las consecuencias de ignorar la orientación cardinal: propietarios de una vivienda en zona mediterránea instalaron un toldo estándar de 3m de avance en su terraza sur sin considerar la altura solar característica del verano. El resultado fue una sombra útil limitada a las franjas 9h-11h de la mañana, dejando la terraza completamente expuesta entre las 13h y las 19h —precisamente cuando la familia deseaba utilizarla— y obligando a una ampliación posterior costosa mediante la adición de un toldo vertical complementario que podría haberse evitado con un cálculo previo correcto.

Determinar con precisión la orientación de su terraza constituye el paso previo imprescindible antes de especificar cualquier dimensión del toldo. Si bien una brújula tradicional o las aplicaciones móviles de orientación solar ofrecen lecturas instantáneas, el método más fiable consiste en observar la posición del sol al mediodía solar real (aproximadamente 14h en horario oficial de verano español): si el sol se sitúa perpendicular a la fachada de su terraza, la orientación es sur; si incide desde la izquierda mirando hacia el exterior, se trata de una orientación este; desde la derecha indica oeste. Las orientaciones intermedias (sureste, suroeste) presentan comportamientos híbridos que requieren configuraciones específicas.

Las terrazas orientadas al sur reciben radiación solar prácticamente cenital durante las horas centrales del día en los meses de mayo a agosto, lo que exige avances generosos (mínimo 2,5m, recomendable 3m o superior) combinados con inclinaciones moderadas (15-25°) para maximizar la proyección horizontal de sombra. El tejido acrílico de alta densidad resulta preferible al microperforado en esta orientación, ya que bloquea un porcentaje superior de radiación ultravioleta y reduce más eficazmente la ganancia térmica, aunque a costa de una ventilación ligeramente inferior.

Las exposiciones este y oeste presentan el desafío inverso: el sol incide con ángulos muy rasantes durante las mañanas (este) o las tardes (oeste), lo que facilita la penetración de rayos bajo el toldo si la inclinación resulta insuficiente. En estos casos, ángulos de 30° a 40° combinados con avances moderados (2,5m-3m) ofrecen un equilibrio óptimo entre bloqueo solar y estabilidad estructural frente al viento. Las terrazas oeste merecen atención especial porque reciben el sol durante las horas más calurosas del día (17h-20h en julio-agosto), cuando la temperatura ambiente ya ha alcanzado su máximo y el confort térmico depende críticamente de la sombra disponible.

Una vez identificada la orientación y determinadas las dimensiones óptimas mediante las variables anteriores, resulta imprescindible verificar ciertos aspectos administrativos y técnicos antes de proceder a la compra. La siguiente lista de comprobación sintetiza los puntos críticos que debe tener resueltos antes de solicitar un presupuesto definitivo.

Una vez completada esta verificación preliminar y definidas las especificaciones técnicas de su toldo según las cuatro variables analizadas, puede profundizar en los aspectos prácticos del proceso de montaje consultando guías especializadas sobre la instalación de una pérgola en terraza, que abordan cuestiones complementarias de anclaje, sellado de fijaciones y puesta en marcha de sistemas motorizados.

Dicho esto, conviene matizar que no todas las orientaciones requieren el mismo nivel de precisión en el cálculo. Las terrazas norte en la mayor parte del territorio español peninsular (excepto franjas costeras del Cantábrico donde el sol de mediodía puede alcanzar cierta intensidad incluso en esta orientación) reciben radiación solar mínima durante el verano, lo que relativiza la importancia de optimizar milimétricamente el avance o la inclinación. En estos casos, una configuración básica centrada en la protección contra la lluvia y en criterios estéticos suele resultar suficiente, evitando sobreinversiones en dimensiones o motorizaciones innecesarias para el confort real que aportarán.

Dominar estas cuatro variables técnicas le permitirá especificar con precisión el toldo que realmente necesita su terraza, transformando una compra potencialmente frustrante en una inversión que ampliará significativamente las horas útiles de su espacio exterior durante los meses más cálidos del año.
